荷马特剪扩双用钳5000(5160/5150)系列维护保养

发布时间:2020-07-03点击量:131

使用后(每次)维护建议


在维护过程中要穿戴全套防护装备。

始终按照每个工具提供的安全说明操作。

所需工具:WD-40, 软布, 特氟龙润滑油, 十字螺丝刀

注意: Greenline EVO 3 后端有一个独立的维护指令!

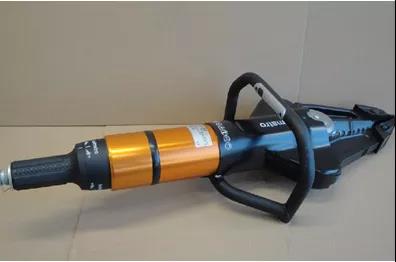

步骤1

• 检查工具的总体情况

• 检查漏油情况 (用软布清洁/干燥工具)

• 检查识别/安全标签的可读性,如不可读取,请更换

• 储存前用WD-40对钢件部分进行喷涂防腐

•储存工具时将刀片尖端打开 5 -10 mm

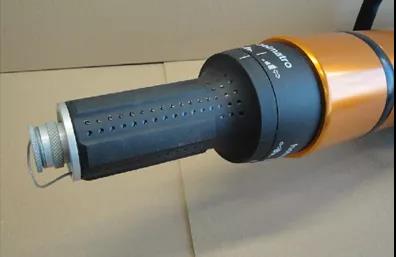

步骤2

检查

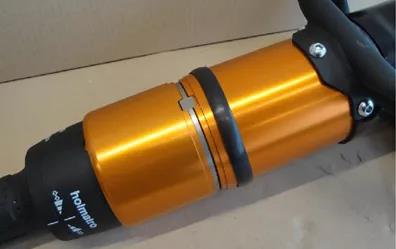

• 控制把手外观、操作正常

• 控制把手转动顺畅

• 控制把手能自动回位到中间位置

• 防尘帽固定牢固



步骤3

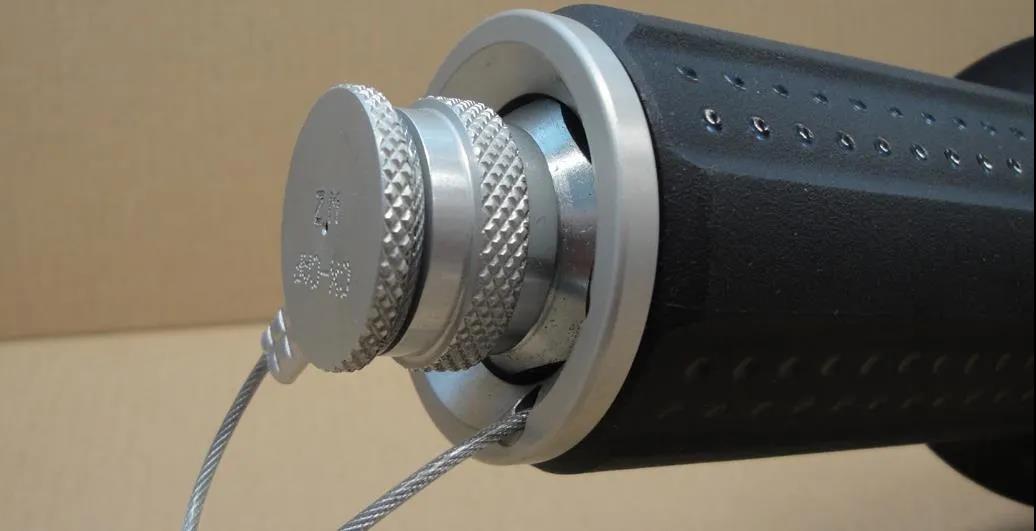

•  检查接头和防尘帽是否损坏,污垢和漏油

•  用软布清洁接头。若有必要使用皂液清洗

•  若有必要使用WD-40润滑

•  检查接头功能



步骤4

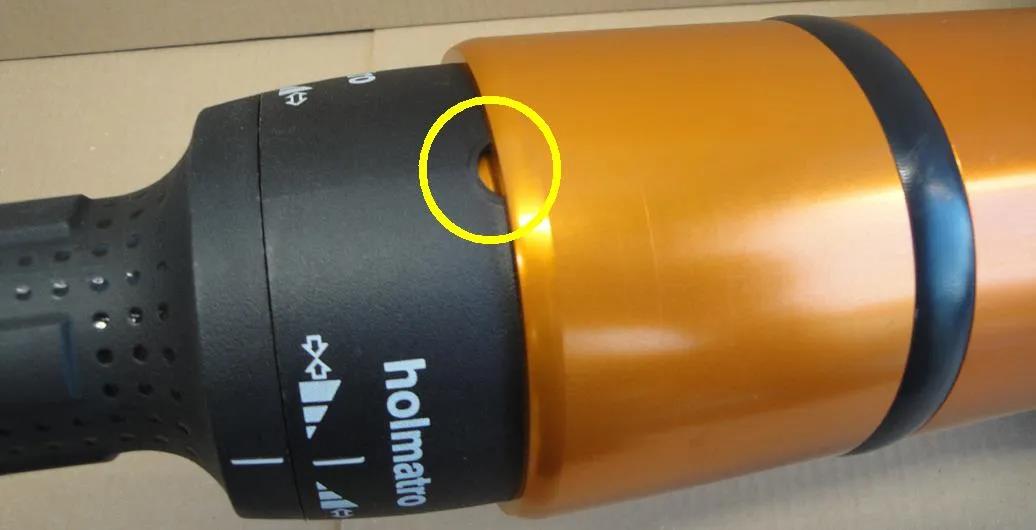

检查控制把手底部是否有油,这将表明安全阀在使用过程中是否被激活过。



步骤5

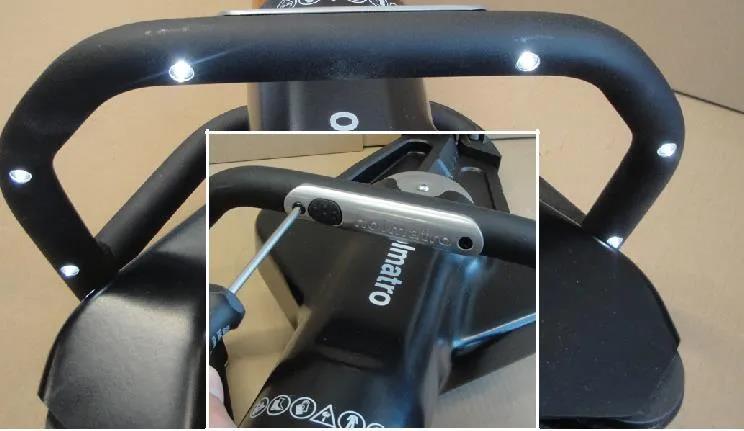

• 检查手提把手是否损坏,是否牢固地固定在工具上

• 检查LED集成光源

注意:如果灯亮了5秒后就熄灭,请更换电池 (AA 电池)

步骤6

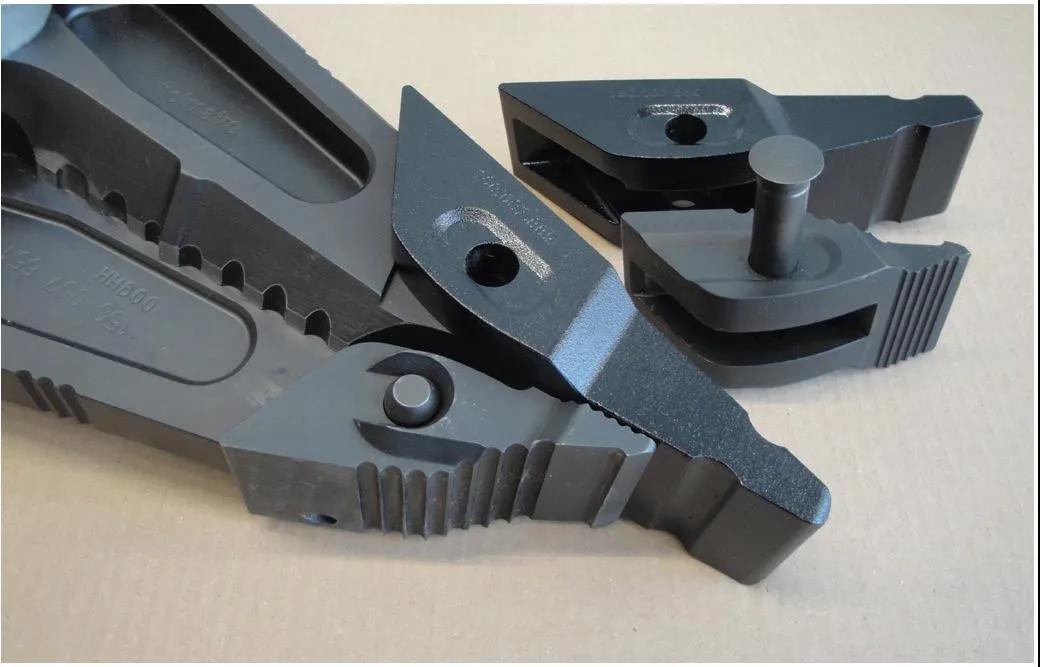

• 检查可拆卸尖端的磨损情况

• 检查将尖端安装到刀片上的插销的功能

• 在尖端内和插销上喷涂一些 MOLYLUBE COATING润滑剂

注意:插销被如右上角图示的螺丝固定防脱,防止它全部从尖端上掉出来。



步骤7

•  检查刀片是否损坏

•  检查卡环是否丢失和损坏

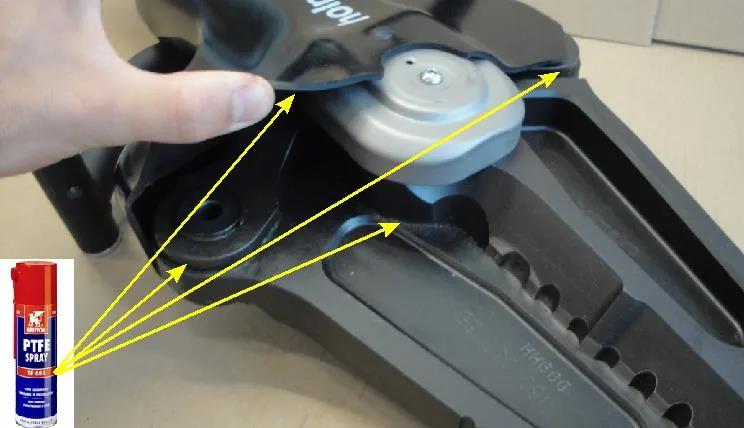

•  在运动部件之间喷涂特氟龙润滑油:

 - 中心螺栓

 - 定位销

 - 刀片



步骤8

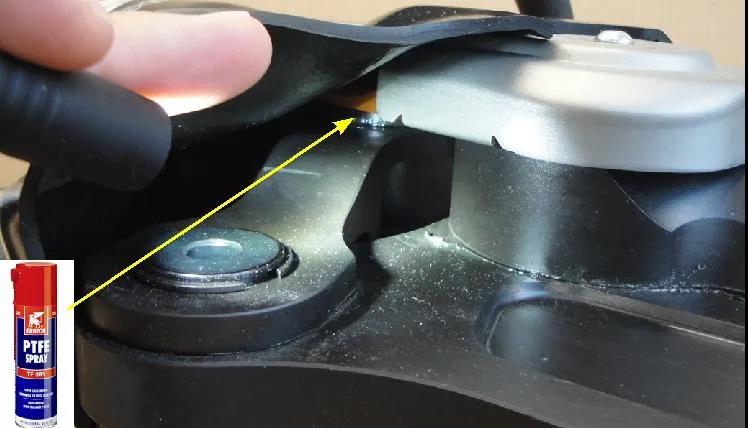

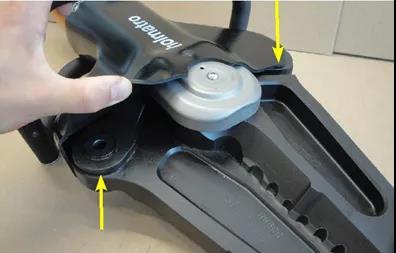

在连杆安装处的定位销上喷涂特氟龙润滑油。



年度(或使用100小时后)维护建议

在维护过程中要穿戴全套防护装备。

始终按照每个工具提供的安全说明操作。

必要的装备:六角扳手,螺丝刀,扭力扳手,卡环钳

特殊工具:压力测试表,测试框架适配器 150.007.889, 测试框架 CTU/MTU/STU

消耗品:软布, WD-40,26 HD-EP黑色润滑脂,AF涂层润滑喷雾

使用后重复16的维护步骤,若有必要请维修!



步骤7

移除橡胶外罩,检查弹簧是否完好和油缸是否损坏。



步骤8

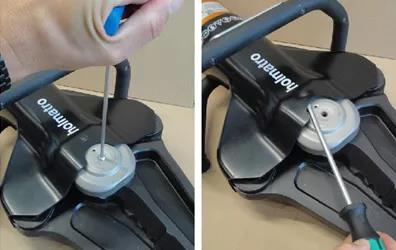

移除六角螺丝和快速固定塞,移除组合工具的中心螺栓两侧保护盖。







步骤9

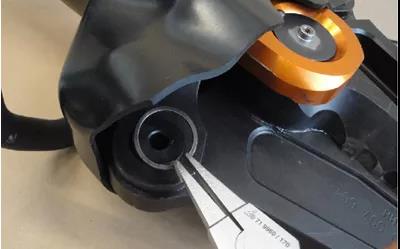

使用卡环钳移除两个定位销上的卡环,移除定位销。



步骤10

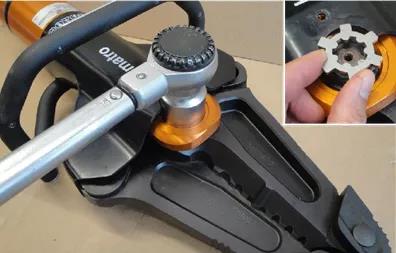

• 从中心螺栓螺母上移除防松垫圈并拧松螺母

• 移除中心螺栓和刀片



步骤11

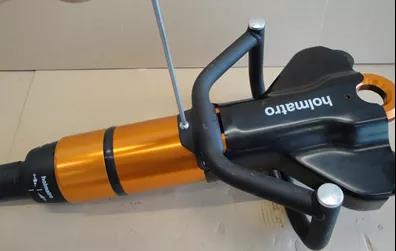

移除3颗内六角螺丝并将手提把手从工具上拆下。



步骤12

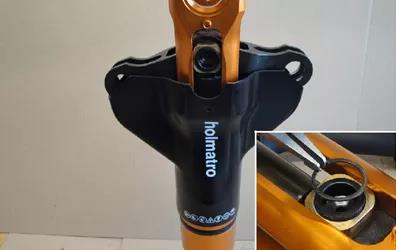

• 向下滑动安全罩直到您能看到导向销露出来

• 使用卡环钳移除卡环并将导向销和两片连杆从工具上拆下



步骤13

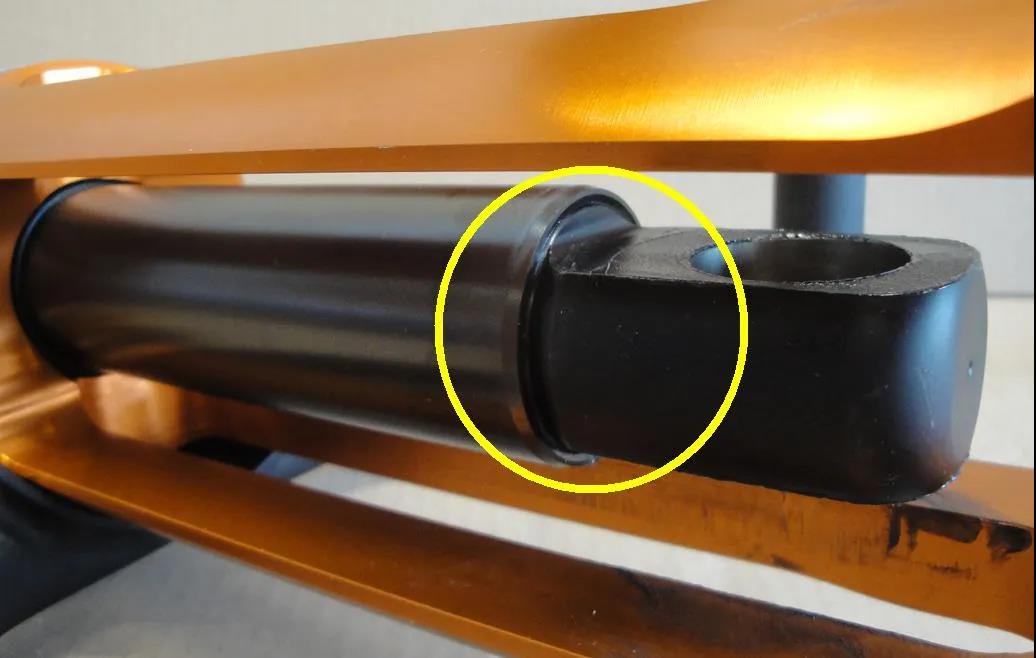

•  逆时针方向旋转轭架,检查轭架与柱塞之间的胶水连接。 柱塞应与轭一起转动。

•  检查除尘圈是否完好和损坏。



步骤14

清洁和检查所有拆下的部件,更换磨损或损坏的部件,根据第7页润滑脂的说明润滑所有活动部件。



步骤15

按相反顺序安装所有部件。

注意:确保销的安装如箭头所示,这样可以确保卡环处于正确的位置

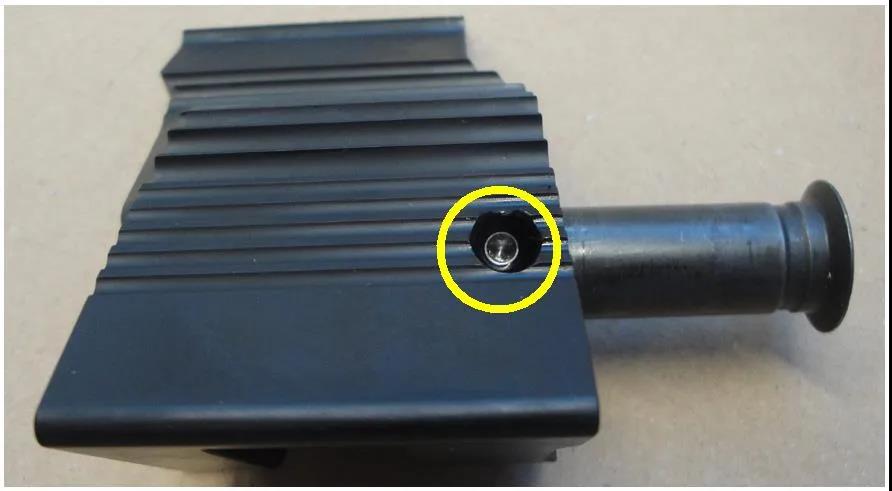

注意:插销由上图所示的螺丝固定,防止它全部从尖端上掉出来。这颗螺丝粘住了的,如果有必要移除这颗螺丝,你必须加热这个区域。

步骤16

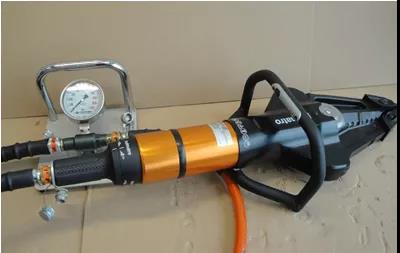

• 将组合工具连接到泵上,把PFM测试仪或压力表接在管路中

• 在不增加压力的情况下,将工具完全打开和闭合,检查工具的功能是否正常。

• 检查刀片间隙,最大 0.6mm

• 当闭合和打开时将工具增压到100% ,最后压力应该在720巴。

• 当工具打开和闭合压力处于720巴时,保持控制把手不动并关闭泵。10秒后工具压力不应低于400巴。

•  用蓝色测试模块检查25巴回油安全阀。



下个步骤是在测试框架中测试组合工具。对于这个测试,你必须使用特殊的适配器150.007.889将组合工具固定在框架中。适配器较长,所以适合安装在CTUMTU STU里面!

步骤17

将特殊测试结构尖端安装在组合工具的两片刀片上。



步骤18

将组合工具装入测试框架检查:

• 组合工具的机械部件

• 组合工具的内部和外部泄露

• 刀片的强度

• 止回阀

注意:这个步骤是在测试框架中测试组合工具, 始终按照在服务培训中学习到的安全指示操作!

来源:荷马特救援世界
